Instalace talířových ventilů Ergovent - Rondo a Kvadro

Základní montážní postupy a přípravné práce

Talířové ventily Ergovent lze snadno připojit k jakémukoliv standardnímu potrubnímu systému o průměru 100 mm, 125 mm nebo 160 mm.
V případě použití SPIRO potrubí lze ventil připojit přímo do potrubí za tvarovku. Další variantou je použití flexibilního potrubí.

V případě instalace do systému z flexibilního plastového potrubí 75 nebo 90 mm jsou difuzory instalovány do standardních plenum boxů. Variantou může být použití plenum boxu ERGOVENT s nízkou připojovací výškou.

Talířové ventily se vyrábějí se standardními průměry připojení: 100 mm, 125 mm a 160 mm.

Základní rozměry nezbytné pro úspěšnou instalaci

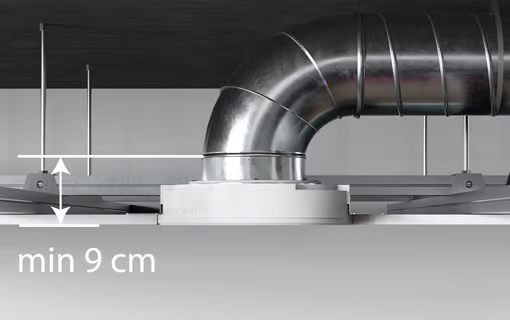

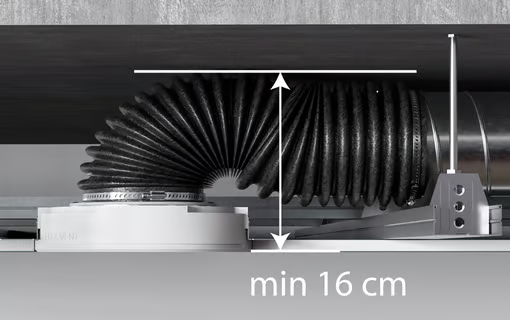

SPIRO potrubí - přímá instalace                                                                SPIRO potrubí - instlace přes flexibílní potrubí

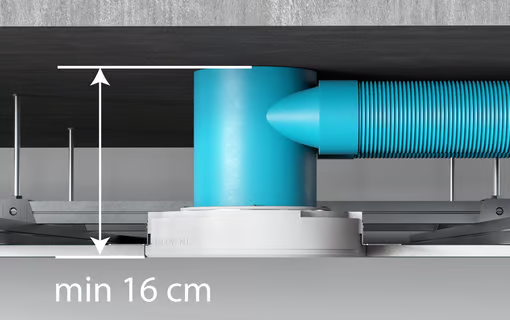

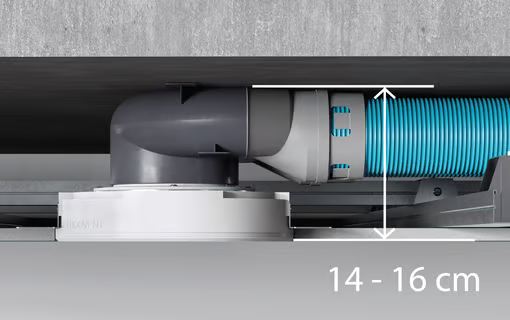

FLEXI systém 75/90 mm                                                                                FLEXI systém 75 mm
Připojení do standardního plenum boxu                                                 Připojení do plenum boxu EGROVENT



Způsoby instalace

Podrobný instalační manuál ke stažení

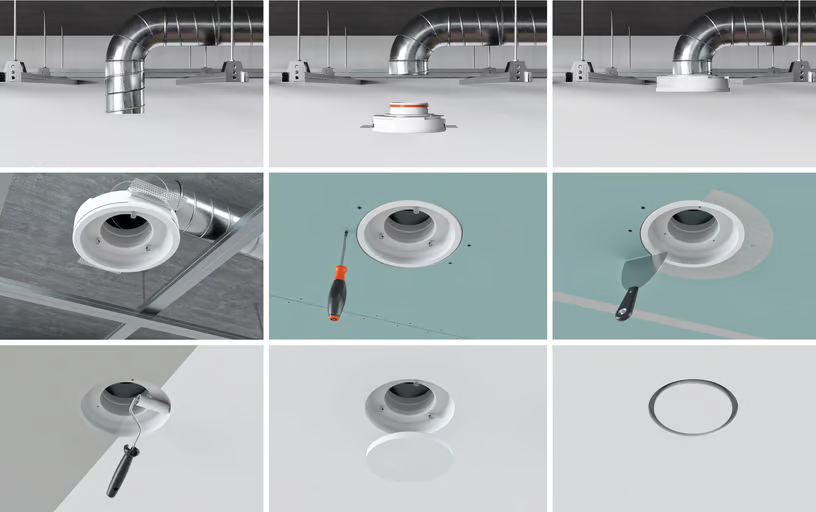

Přímé připojení do SPIRO potrubí

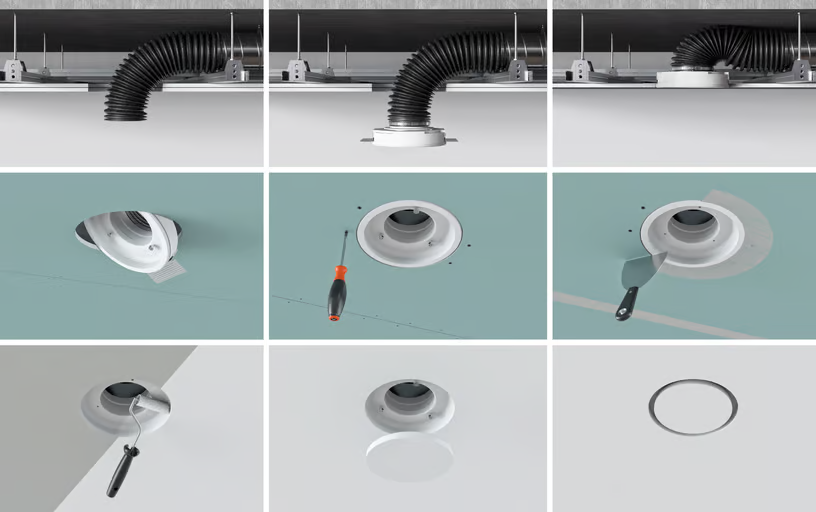

Přímé připojení do SPIRO potrubí s použitím flexibilního doměru

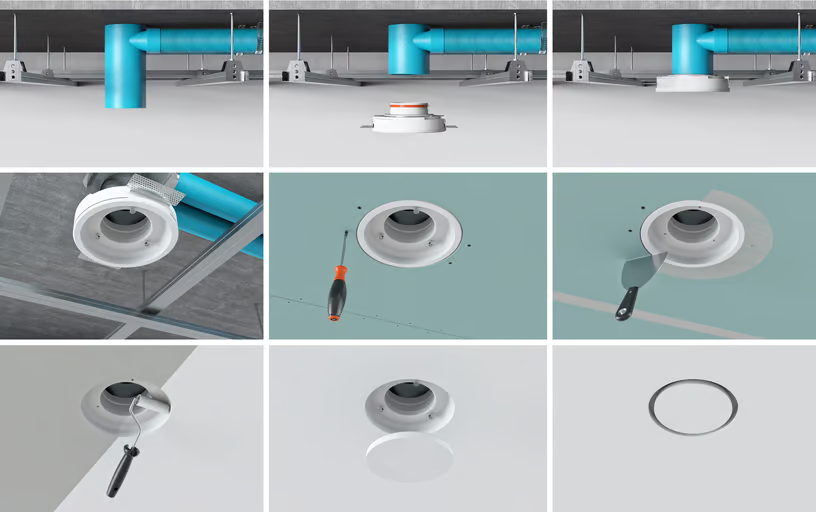

Připojení do plenum boxu před zákrytem sádrokartonovými deskami

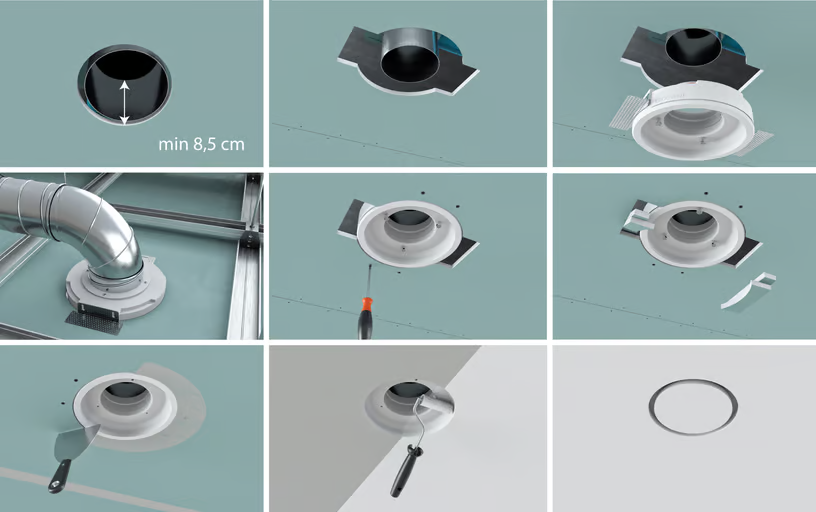

Připojení do plenum boxu po zákrytu sádrokartonovými deskami
